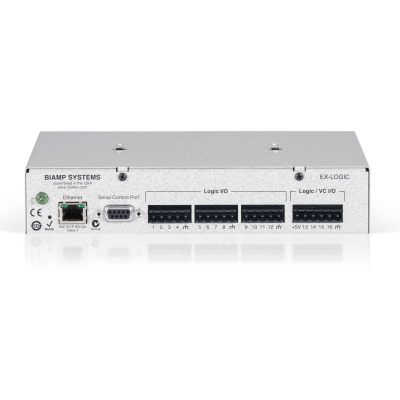

Tesira EX-LOGIC BIAMP Модуль логических входов/выходов
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:

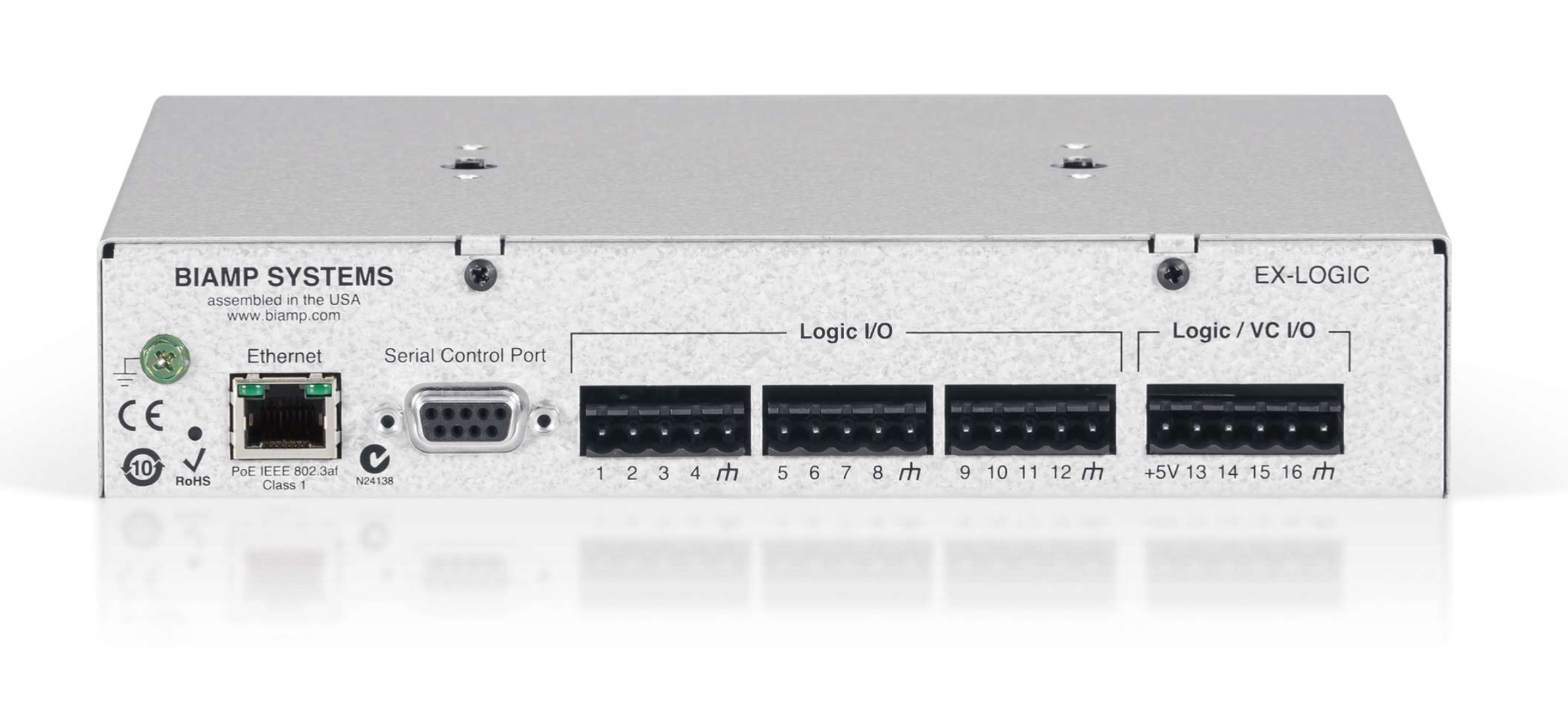

Модуль логических входов/выходов Tesira EX-LOGIC применяется совместно с цифровыми сетевыми серверными аудиопроцессорами Tesira SERVER/SERVER-IO и TesiraFORTÉ (модификации с AVB и без). Оснащён 16-ю логическими разъёмами, что увеличивает количество входных/выходных контактов процессора на 16 штук. Важно отметить, что 12 из них выполняют исключительно логические операции (замкнуть контакты или подать на вход 5В / на выход до 40В и 500мА), а 4 помимо данных функций также могут принимать сигналы от регуляторов напряжения (потенциометры и т.п.), что делает настройку системы еще более гибкой.
Для передачи команд подключенным следом по цепи устройствам Tesira EX-LOGIC оборудован портом RS-232. Настройка контактов и всего, что касается работы прибора производится через специальное ПО. Функции, которые могут быть назначены на контакты: заглушение сигнала, переключение между записанными пресетами, пейджинговые вызовы, контроль внешних реле, индикаторов или логических входов следующих в цепи устройств, а также иные.
Управление прибором через IP-сеть Ethernet (с AVB или без). Питание по технологии PoE. Монтаж настольный или рэковый (размер 0,5U).
| Совместимые устройства | Tesira SERVER/SERVER-IO и TesiraFORTÉ (модификации с AVB и без) |
| Количество логических контактов | 16 (12 только логические + 4 логические с возможностью принять сигнал от регуляторов напряжения) |
| Логические триггерные входы | Замыкание контактов или 5VTTL |
| Логические выходы | Разомкнутый коллектор; 40В/500мА на выход |
| Сеть | Ethernet |
| Питание | PoE IEEE 802.3af Class 3 |
| Размеры (ВхШхГ) | 38 х 216 х 197 мм |
| Масса | 1 кг |
