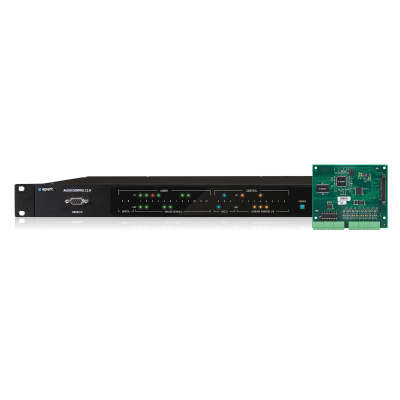

AUDIOCONTROL12.8 BIAMP Матричный коммутатор

AUDIOCONTROL12.8 Матричный коммутатор
Матричный коммутатор AUDIOCONTROL12.8
Артикул: bp232
Розничная цена:182 750 ₽/шт.

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@biamp-audio.ru

BIAMP AUDIOCONTROL12.8 - это цифровой DSP матричный коммутатор для малых и средних звуковых систем. Функции продвинутого контроля аудиопроцессов и маршрутизации, в том числе и для контроллеров (проводное подключение к настенным панелям DIWAC или D-DIWAC или беспроводное к мобильным устройствам на базе Android и iOS). Матричный коммутатор имеет 12 входов, 8 линейных выходов и цифровой стерео SPDIF вход и выход и 3 последовательных порта RS232 для настройки коммутатора и управления внешними устройствами.  Основанный на базе платформы DSP, AUDIOCONTROL12.8 имеет единый для всех входов и выходов поток. Благодаря встроенному планировщику задач, AUDIOCONTROL12.8 прекрасно подойдёт для работы над несколькими проектами. Матричный коммутатор обеспечит совместную работу до 120 программируемых пейджинговых микрофонов DIMIC12 и блоков расширения DIMIC12S с учётом индивидуальных пресетов и уровней приоритета.

Ключевые особенности и преимущества:

  • Простая настройка с помощью графического интерфейса;
  • Сохранение/создание бекапов настроек на ПК, перенос на другие устройства системы AUDIOCONTROL;
  • Самостоятельная работа, не требующая ПК, после совершения всех необходимых настроек коммутатора;
  • Самостоятельная работа графического интерфейса установки, настройка оффлайн, сохранение настроек и обновление системы;
  • Обновление прошивки через RS232 порт;
  • 12 аналоговых входов, 6 небалансных RCA, 6 балансных euroblock соединений;
  • 4 аналоговых регуляторов входной чувствительности на балансных входах;
  • Цифровой SPDIF вход, назначаемый в качестве двух дополнительных входов (в этой конфигурации коммутатор имеет 14 входов и 8 выходов);
  • К Цифровому SPDIF входу может применяться частотная и динамическая обработка аналоговых входов 7 и 8;
  • 8 небалансных аналоговых выходов RCA с переключателем +15 дБ;
  • Цифровой SPDIF выход 24 бит, 48 кГц;
  • AUDIOCONTROL12.8 руководство по установке, синхронизации, подключениям и настройке удалённого управления;
  • 8 разъёмов для подключения к настенным панелям управления (DIWAC);
  • 2 неполярных контактных соединения между настенной панелью и матричным коммутатором;
  • Частота дискретизации 48 кГц: параметрический эквалайзер, аудиофильтры и динамическая обработка для входных и выходных каналов;
  • Встроенный звуковой сигнал (звонок);
  • Автоматический конвертер на цифровом входе: 8-24 бита/ 32-96 кГЦ;
  • Вход для пейджинговых систем DIMIC, полностью настраиваемая система оповещения;
  • Время прохождения сигнала от аналогового входа до аналогового выхода 1.2 мс;
  • 8 уровней приоритета для пейджинговых систем;
  • 3 x RS232 порта для простоты интеграции автоматизированного управления;
  • Окно с LED-подсветкой для мониторинга и контроля всех аудиосигналов и портов;
  • Универсальный переключатель режима питания: 88-264 В AC/47- 63 Гц;
  • Переключаемый разрыв заземления;
  • Высота устройства в один рековый блок;
  • Съёмные 19" рековые "уши".

Подробное описание

Примеры RS232 Соединения

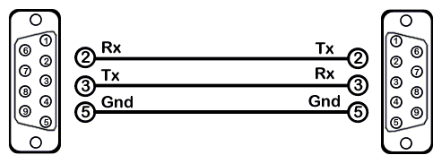

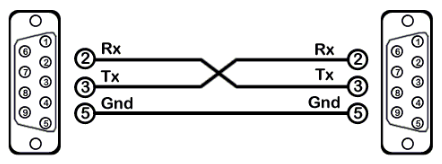

Проходное последовательное RS232 соединение матричного коммутатора BIAMP AUDIOCONTROL12.8 Перекрёстное последовательное соединение RS232 матричного коммутатора BIAMP AUDIOCONTROL12.8

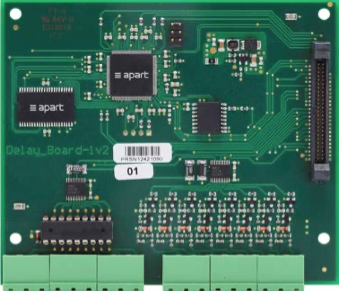

Электронный модуль AC12.8FP

BIAMP AC12.8FP

Подключение AC12.8FP

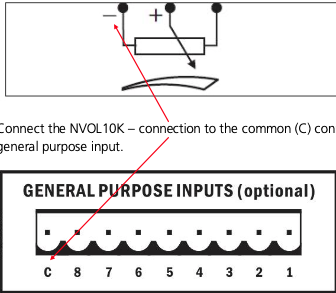

Входное подключение N-VOL10K

Типичная схема выходного подключения BIAMP AC12.8FP

Примеры подключения пейджинговой системы BIAMP DIMIC

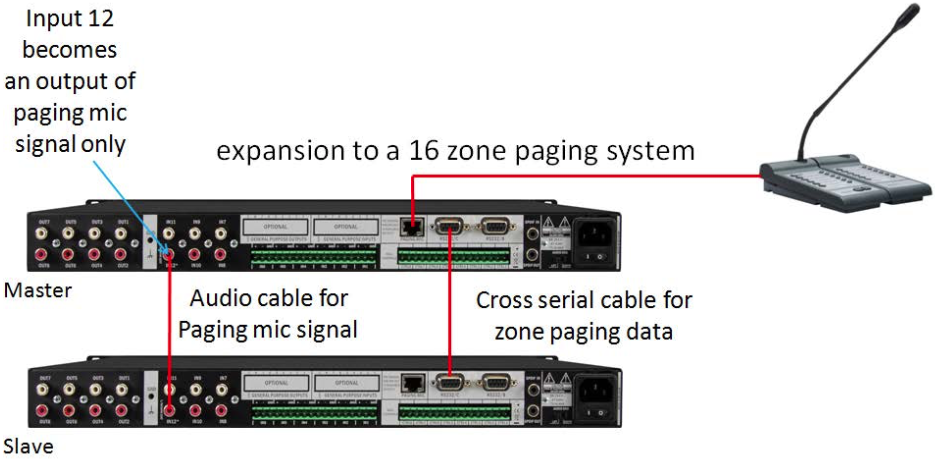

Подключение матричного коммутатора BIAMP AUDIOCONTROL12.8 к пейджинговой системе на 16 зон

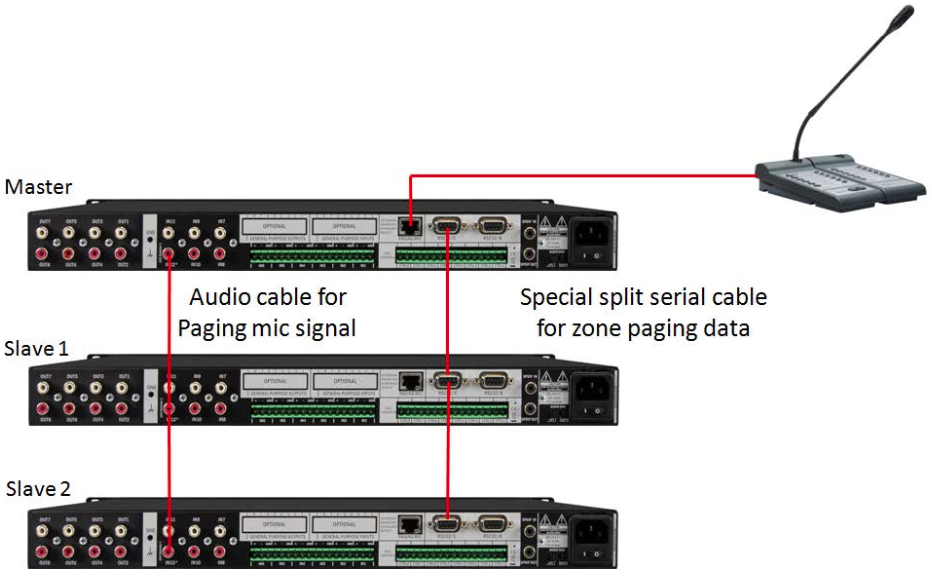

Подключение матричного коммутатора BIAMP AUDIOCONTROL12.8 к пейджинговой системе на 24 зон

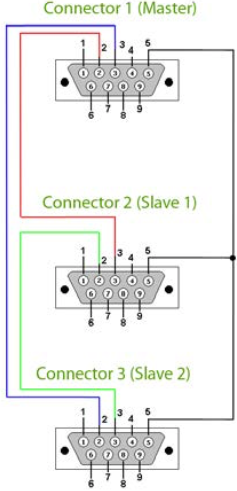

Подключение ведущего матричного коммутатора BIAMP AUDIOCONTROL12.8 к ведомому

Заводские операционные установки

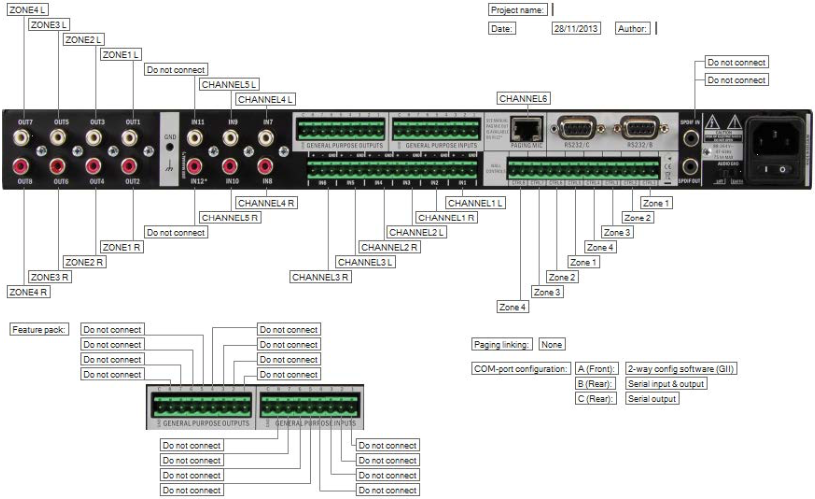

Заводские установки матричного коммутатора BIAMP AUDIOCONTROL12.8

свернуть

Технические характеристики
Тип матричный коммутатор
Поддержка стандартов системы трансляции 100 В / 8 Ом
Частотный диапазон 20 Гц - 30 кГц
Фантомное питание +24 В
Перекрёстные помехи >95 дБ
Электропитание 115 - 230 В АС
Потребляемая мощность 75 Вт
Входы:
Балансные 6 микрофонных/линейных
Небалансные 6 микрофонных/линейных
Цифровой SPDIF
Выходы:
Линейные 8 небалансныx
Цифровой SPDIF
RS-232 3
Управление:
DIWAC RS-232 и euroblock 2-pin
DIMIC1/12/12S RJ-45
Регуляторы:
Микрофонных/линейных входов входная чувствительность, эквалайзер, динамическая обработка
SPDIF регуляторы 7 и 8 аналоговых входов
Физические характеристики:
Размеры 483 х 313 мм х 44 мм
Вес 3.8 кг
