Система озвучивания выставочного зала, площадью 400 - 900 м² (потолочные громкоговорители)

Объект - выставочный зал. Общая площадь 400 - 900 м².
Техническое задание - организация системы оповещения и фонового озвучивания выставочного зала и прилегающей к нему стоянки. Особенности системы:

• Общая звуковая мощность системы в пределах 300 Вт.
• Система поделена на 5 зон:
   - зона 1: стоянка (120 м² - 200 м²);
   - зона 2: выставочный зал (340 м² - 800 м²);
   - зона 3: рецепция (30 м² - 90 м²);
   - зона 4: туалеты (20 м² - 40 м²);
   - зона 5: зона для совещаний (30 м² - 90 м²);
• Уровень громкости - ниже среднего/средний.
• Качество звучания - высокое, хорошая разборчивость речи.
• Источники аудиосигнала: FM-тюнер, CD-проигрыватель, МР3-плеер.
• Микрофон для голосовых сообщений, возможность выбора зон для передачи информации.
• Для озвучивания выставочного зала использовать потолочные громкоговорители.
• Контроль громкости для демонстрационнного зала, рецепции, зоны для совещаний, стоянки, туалетов.

   Для озвучивания выставочного зала применяются потолочные громкоговорители APart CM20T (на рисунках обозначены цифрами 2,3,5), мощностью 20-10-5-2.5 Вт (100 В), отличающиеся отличным качеством звука и стильным дизайном. Для территории стоянки отлично подойдут уличные звуковые прожекторы APart MPH31-G (1), мощностью 30-15-7.5-4 Вт (100 В). Для воспроизведения звука в таких маленьких помещениях, как туалеты, будет достаточно двух миниатюрных потолочных громкоговорителя APart CM4T (6-3-1.5 Вт, 100 В). Исходя из площади озвучиваемых помещений, необходимо следующее количество громкоговорителей:

 - зона 1: стоянка (120 м² - 200 м²) - 2 единицы MPH31-G c установленной мощностью 30 Вт;
 - зона 2: выставочный зал (340 м² - 800 м²) - 8 единиц CM20T c установленной мощностью 10 Вт;
 - зона 3: рецепция (30 м² - 90 м²) - 1 CM20T c установленной мощностью 5 Вт;
 - зона 4: туалеты (20 м² - 40 м²) - 2 единицы MASK4T c установленной мощностью 5 Вт;
 - зона 5: зона для совещаний (30 м² - 90 м²) - 1 CM20T c установленной мощностью 5 Вт.

    Из усилительного оборудования используется микшер-усилитель на 6 зон трансляции APart MA247, мощностью 240 Вт,  с напряжением выходов 100-70 В. Комбинированный источник аудиосигнала APart PCR3000R совмещает в себе функции CD/MP3/USB/SD - проигрывателя и FM-тюнер. Для голосовых объявлений применяется микрофон APart MICPAT-2.
Общая мощность звуковой системы 290 Вт.

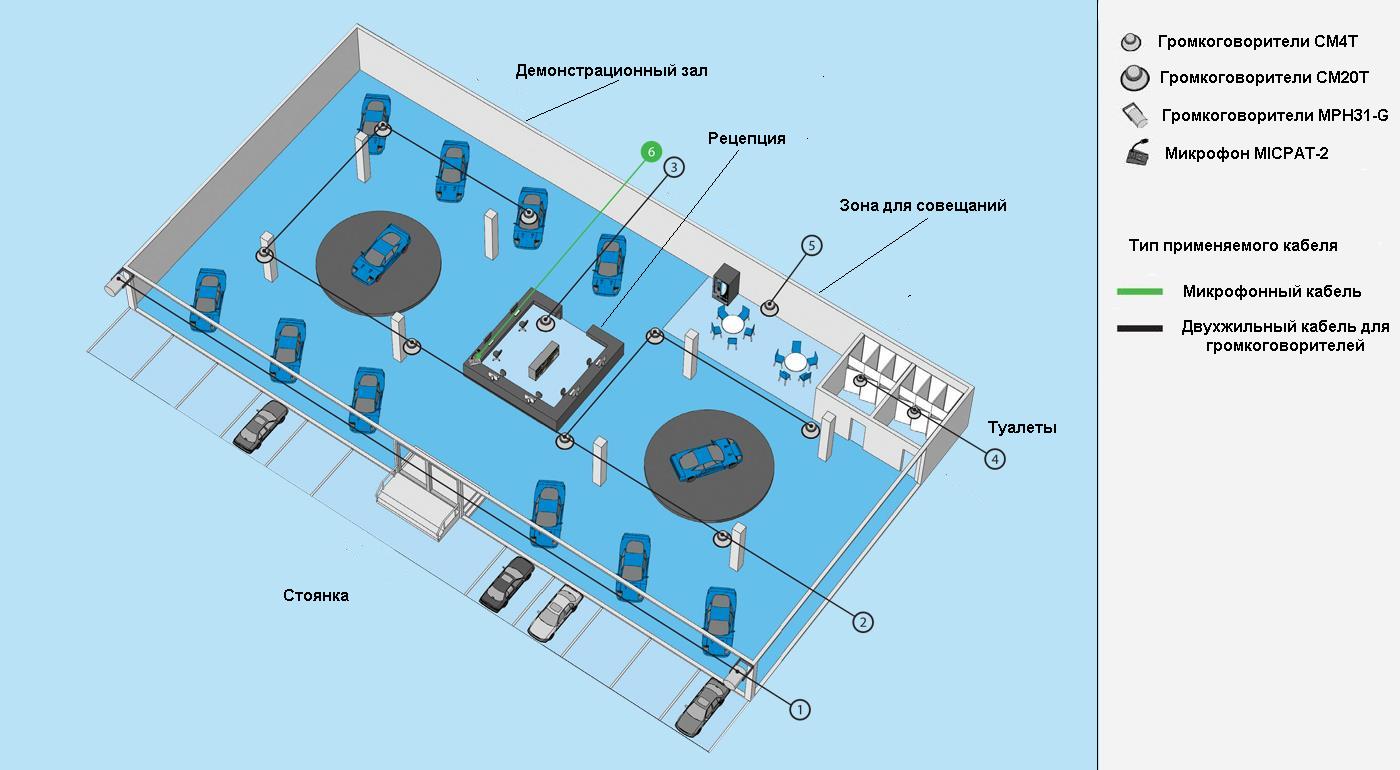

              Схема расположения оборудования

             Коммутация усилительного оборудования.
